技术的进步使得手机的内部设计变得更加复杂。回想六七年前的手机内部结构，和现在的手机内部结构，简直是天上地下一模一样。

前段时间拆解的vivo NEX是我今天和今年之前拆过的最难拆的手机。今天之后，这个王座将易主，属于vivo NEX双屏版。

现在，我们就来看看采用双屏设计的vivo NEX双屏版会给我的拆解带来哪些障碍！

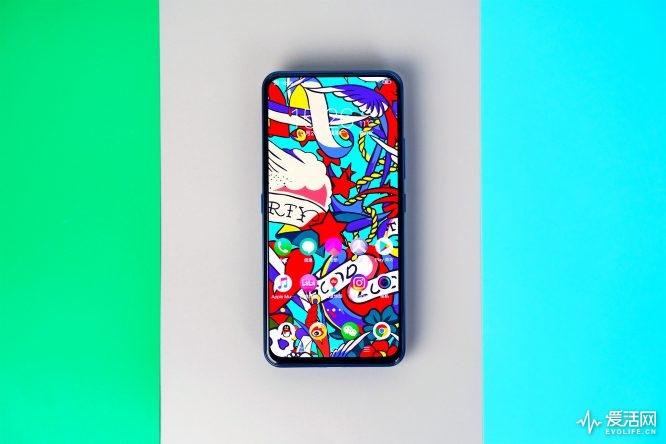

我们先来看看手机的正面和背面照片。

vivo NEX双屏版采用了独特的双屏设计，正面和背面各有一个屏幕。正面屏幕为6.39英寸，分辨率为2340×1080，屏占比高达91.63%。第二代零边界全面屏设计，让NEX双屏版的视觉冲击力更加震撼。

至于背面放置的副屏，为5.49英寸，分辨率为1920 x 1080。这块屏幕可以作为普通的显示和使用屏幕，也可以在拍照和玩游戏时使用。

另外，三颗摄像头模组以及副屏上方的星环柔光灯占据了一定的空间。正是因为两屏+多摄像头的设计，可以预见，vivo NEX双屏版肯定会很难拆。

不知道vivo NEX双屏版内部有没有什么特殊的设计，所以先准备了常用的工具。从左到右分别是：十字螺丝刀、六星螺丝刀、撬棒、夹销、薄拆片、拆片、夹销、吸盘、防静电手环、吹风机。

在开始拆解之前，我想说一下，拆解手机是有风险的。如果你对自己的技术没有信心，如果你的手机出现问题，建议你直接找官方维修。

步骤一：拆开后盖（副屏）

这一步主要是拆后盖，而且因为后盖上有副屏，所以……你说拆副屏也不是不可以……

拆卸手机之前，请像平常一样关闭手机，然后使用手机附带的卡销取出位于手机下方的卡托。需要注意的是，请勿使用其他工具插入卡托孔，以免损坏卡托孔而无法取出卡托。

vivo NEX双屏版的充电口两侧有两颗六星螺丝。使用六星螺丝刀拧下这两颗螺丝。

拧下螺丝后，使用拆片从主屏和SIM卡托的一角插入主屏与中框之间的缝隙中。插入缝隙后，轻轻滑动，将中框（后盖）向上推一点。

稍微打开后盖后，将拆机片再插入一点，并滑动到顶部和底部的另一侧（图中箭头方向）。

打开几个卡扣后，后盖和主屏就完成了第一步的分离。您可以将后盖和主屏幕以 90° 轻微打开。不过，此时不能过多地打开和关闭后盖或将其抬得太高，因为有一条电缆连接后盖和主屏幕。如果举得太高，很容易折断电缆。

另外，拆装平台必须清洁、无异物、颗粒物。

另外，拆卸时用力不宜过大，否则可能导致后盖和手机机身变形，甚至可能导致屏幕破裂。请勿刮擦侧按钮开关和卡托，前者容易刮花，后者容易变形。

将后盖翻转过来并开始进行电缆布置。首先用十字螺丝拆下图中的几颗螺丝，并按顺序放置。

然后按箭头方向将支架推出。

接下来，用撬棒撬起并断开图中标记的电池线、按键线、副屏线和闪光灯线。其他线缆暂时不需要断开。请注意，您需要先断开电池电缆。

断开所有排线后，即可将后盖与主屏完全分离。

第二步：拆解电池

vivo NEX双屏版的电池依然采用了vivo一贯的快拆设计，可以快速取出电池。拆卸电池有几个主要步骤。首先将F层薄膜拉起，将薄膜压向另一面，与电池完全分离。

然后用一只手刚好握住F层膜和机身，另一只手以30°-45°的角度轻轻用力提起手柄。提起手柄，慢慢拉起电池，注意不要拉得太快。

还有一点就是拆电池有风险，一定要自己慢慢来。切记不要使用尖锐或金属工具撬动电池。如果可以的话最好去官方售后服务处更换。

第三步：拆主板

由于结构原因，vivo NEX双屏版的主板采用了多颗螺丝固定。拆卸主板时，需要使用十字螺丝刀将图中标记的螺丝全部拆掉。

然后用撬棒撬起并断开尾部连接线和主屏排线。

两根相邻的同轴电缆也需要断开。

这次的vivo NEX双屏版拥有大量的摄像头和相关传感器。要取出主板，首先需要处理摄像头排线。首先，撬起相机排线上的保护支架并将其取出。

耳机插孔上的支架也是如此。

断开所有相机电缆并取出主板。耳机插孔的电缆也是如此。

断开相机上的所有电缆后，您可以撬起并取出主板。

这款主板的做工和设计是我见过的最工整、最舒服的主板。

第四步：拆解相机

取出主板后，我们捏住摄像头排线，慢慢抬起，取出所有摄像头。

这些相机从左到右分别是：

第五步：拆卸耳机插孔、电机模块和听筒

使用撬棒的尖端抬起耳机插孔并将其取下。

然后用撬棒将FPC排线下方的加强板撬起。

然后用撬棒的尖端撬起听筒，然后慢慢地将听筒向右拉出。注意不要用力拉。这里的FPC排线比较脆弱。用力拉可能会折断电缆。

用撬棒的尖端抬起振动电机并慢慢将其拆下。这个地方没必要用力拉。

第六步：拆卸尾塞

使用十字螺丝刀，拧下图中圈出的螺丝。

然后小心地取下尾部连接线上的保护挡板。

撬起扬声器支架并将其卸下。

使用撬棒断开图中标识的所有电缆，包括两根同轴电缆。

然后慢慢提起并取下尾塞。

接下来，用撬棒撬起并分离右下角的显示插座。

去除触摸屏FPC上的防水硅胶。

第七步：拆解屏幕指纹模块

屏幕指纹IC处有一个小拆解口。使用撬棒尖端从拆卸口撬起屏幕指纹 IC。

还有屏幕指纹的拆解口。用撬棒尖头从拆机口撬起屏幕指纹模块，取出整个屏幕指纹模块。

第8步：拆解双屏

vivo NEX双屏版拥有正面和背面两个屏幕。拆解难度直线上升，损坏概率比普通手机高很多。因此，如有必要，建议前往官方售后服务，找专业人员进行拆卸。

首先我们拆开主屏，用吹风机对显示屏周围加热5-8分钟。注意加热要四周进行，不能集中在同一位置加热，否则容易造成加热不均匀，导致屏幕破裂。

加热一定时间后，用吸盘尝试吸起屏幕。

如果能吸起来，就将整个屏幕拆下来。

副屏的拆卸也是同样的道理。使用吹风机将显示屏周围区域加热5-8分钟。这次，重点稍微加热上部和下部。

然后用吸盘尝试抬起屏幕。

注意星环柔光附近有很多胶水。拆卸时需要小心，不要用力过猛。

拆解总结

可以说，vivo NEX双屏版是目前最难拆解的手机之一。独特的双屏和星环柔光设计，允许内部布线更多。

而且，NEX双屏版的内部结构比普通手机更加复杂，两块屏幕的拆卸比一块屏幕的难度要大得多。

所以如果您不是专业人士，请不要拆解这款手机。一方面，拆卸可能导致保修服务的丧失；另一方面，拆卸不当很容易损坏手机。因此，如有必要，建议去官方售后服务找专业人士进行拆卸。特别是需要更换屏幕或电池时，请直接联系售后服务，省去麻烦。

还别说，我还把主屏摔坏了，得去售后服务了，再见
